고객 만족을 위해 최고의 기술력과 신뢰를 바탕으로 최상의 솔루션을 제공해 드립니다.렌즈
산업용 렌즈는 카메라와 더불어 오랫동안 머신비전 및 정밀 측정에 필요한 매우 필수 적인 광학 요소로 FPD (TFT&LCD, OLED), SMT&PCB, 반도체, 휴대폰,
자동차 부품, 차세대 반도체 산업, Align, Measuring 등 다양한 분야의 비전 시스템에 적용 되고 있습니다.
산업용 렌즈에는 렌즈의 특성 그리고 검사 방법에 따라서 여러 종류로 분류 되고 있으며 크게 2가지 형태로 분류 할 수 있습니다.
첫번째로 우리가 흔히 알고 있는 텔레센트릭 렌즈는 물체에 및 이미지에서서 출사 한 렌즈의 광선이 렌즈의 광축과 평행하게 물체 및 이미지 쪽으로
입사 되는 것을 의미하여 일반적인 렌즈와 달리 측정 하고자 하는 F.O.V에 내에서 원근감이 없으며 W.D가 변하여도심도 내에서 배율 변화가 없는 것이
가장 큰 특징이며 정확한 측정이 요구되는 분야에서 사용 되고 있습니다.

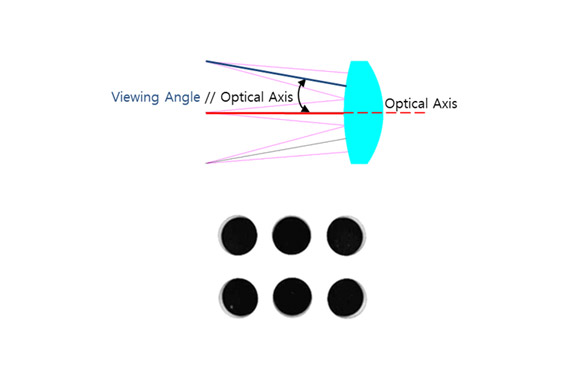

CCTV Lens

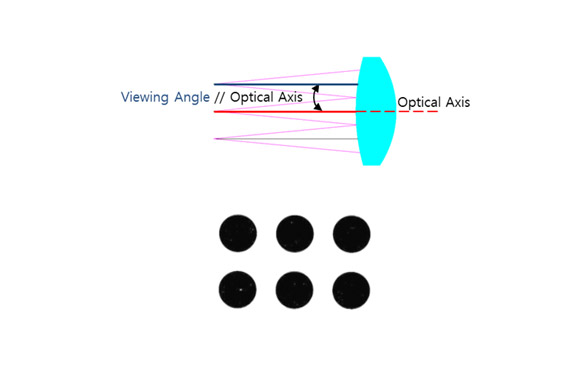

Telecentric Lens
두번째로 일반적인 렌즈(CCTV 렌즈)는 텔레센트릭 렌즈와는 달리 W.D가 바뀌게 될 경우 렌즈의 화각(Viewing Angle)으로 인하여
배율 변화가 생기며 높이가 있는 시료의 경우 중심의 이미지와 외각의 이미지가 다르게 나타나는 원근감이 생겨나게 됩니다.
초점 거리에 따라 렌즈의 화각이 달라지게 되며 넓은 F.O.V를 보고자 하는 어플리케이션에 주로 사용 되고 있습니다.
초점 거리에 따라 렌즈의 화각이 달라지게 되며 넓은 F.O.V를 보고자 하는 어플리케이션에 주로 사용 되고 있습니다.
| CCTV 렌즈 | 텔레센트릭 렌즈 | |
|---|---|---|
| 렌즈 사이즈 | 컴팩트 디자인 | 배율 및 F.O.V에 따라서 렌즈의 사이즈가 결정 됨 |
| 가격 | 저가 | 고가 |
| 배율 변화 | W.D 및 렌즈의 초점 거리에 따라서 배율 변화 발생 | D.O.F(심도)내에서 변화 없음 |
| 화각 | 렌즈의 초점 거리에 따라서 달라짐 | 없음 |
| 왜곡 | 초점거리가 짧을수록 왜곡이 더 많이 발생 | CCTV에 비해 왜곡 적음 |
| 어플리케이션 | 넓은 F.O.V 와 장비의 사이즈가 제한적인 시스템 | 정확성이 요구되는 검사장비 |
